Comment tester les prises pour vérifier la puissance et la tension

Avant de travailler sur un système électrique, vous devez déterminer s’il est alimenté et si les points de terminaison ou les points de passage ont également de l’alimentation. Dans certains cas, vous devrez peut-être calculer les niveaux de tension.

La bonne nouvelle est que cela est facile à faire pour la plupart des propriétaires eux-mêmes. En fait, tester une prise électrique peut être aussi simple ou aussi compliqué que vous le souhaitez. Les méthodes vont d’une approche facile et gratuite (en utilisant une lampe fonctionnelle) à un appareil extrêmement coûteux qui utilise des ondes radar.

Considérations de sécurité

Couper un disjoncteur ne garantit pas que vous ne recevrez pas de choc. Les disjoncteurs sont souvent mal étiquetés. Ou deux circuits peuvent être câblés ensemble pour alimenter un appareil. Couper le grand interrupteur principal du panneau de disjoncteurs coupera en toute sécurité tout circuit dont vous n’êtes pas certain. Mais il est important de se rappeler que cela coupe toute l’alimentation de la maison.

Si vous avez des réserves sur le travail avec le courant domestique, appelez un électricien. Bien que les travaux électriques soient l’un des métiers les plus coûteux à faire venir chez vous, déterminer si l’alimentation fonctionne dans une zone de la maison ou calculer sa tension est une tâche routinière et généralement brève pour la plupart des électriciens qualifiés.

Comment tester une prise en branchant une lampe fonctionnelle

Cette méthode classique de test de l’alimentation ne pourrait pas être plus simple. Si le courant arrive à une prise, alors il alimentera une lampe. S’il n’y a pas d’alimentation, il n’y a pas de lumière. Voilà le principe simple derrière cette méthode. Pour tester une prise depuis le panneau de service électrique :

1. 1. Selon la taille de votre maison, commencez avec un cordon d’extension de 15 ou 30 mètres et branchez une lampe de travail à son extrémité.

1. 1. Branchez le cordon d’extension dans une prise fonctionnelle afin que la lumière s’allume.

1. 1. Déroulez le cordon, le faisant passer par la maison, jusqu’au panneau de service électrique.

1. 1. Accrochez la lampe à un clou près du panneau.

1. 1. Coupez et rallumez progressivement les disjoncteurs jusqu’à ce que la lumière s’éteigne. Ce sera le disjoncteur contrôlant la prise. Étiquetez le disjoncteur en conséquence.

Cette méthode fonctionne bien pour cartographier les disjoncteurs dans la maison. Elle peut vous indiquer quand le circuit d’une prise est sous tension ou non. Elle est idéale pour une maison dans laquelle vous venez d’emménager qui a des disjoncteurs mal cartographiés ou non cartographiés.

Comment tester une prise ou un fil avec un testeur de tension

Peu coûteux et facile à utiliser, un petit testeur de tension portatif représente le juste milieu dans les outils de test électrique pour les bricoleurs.

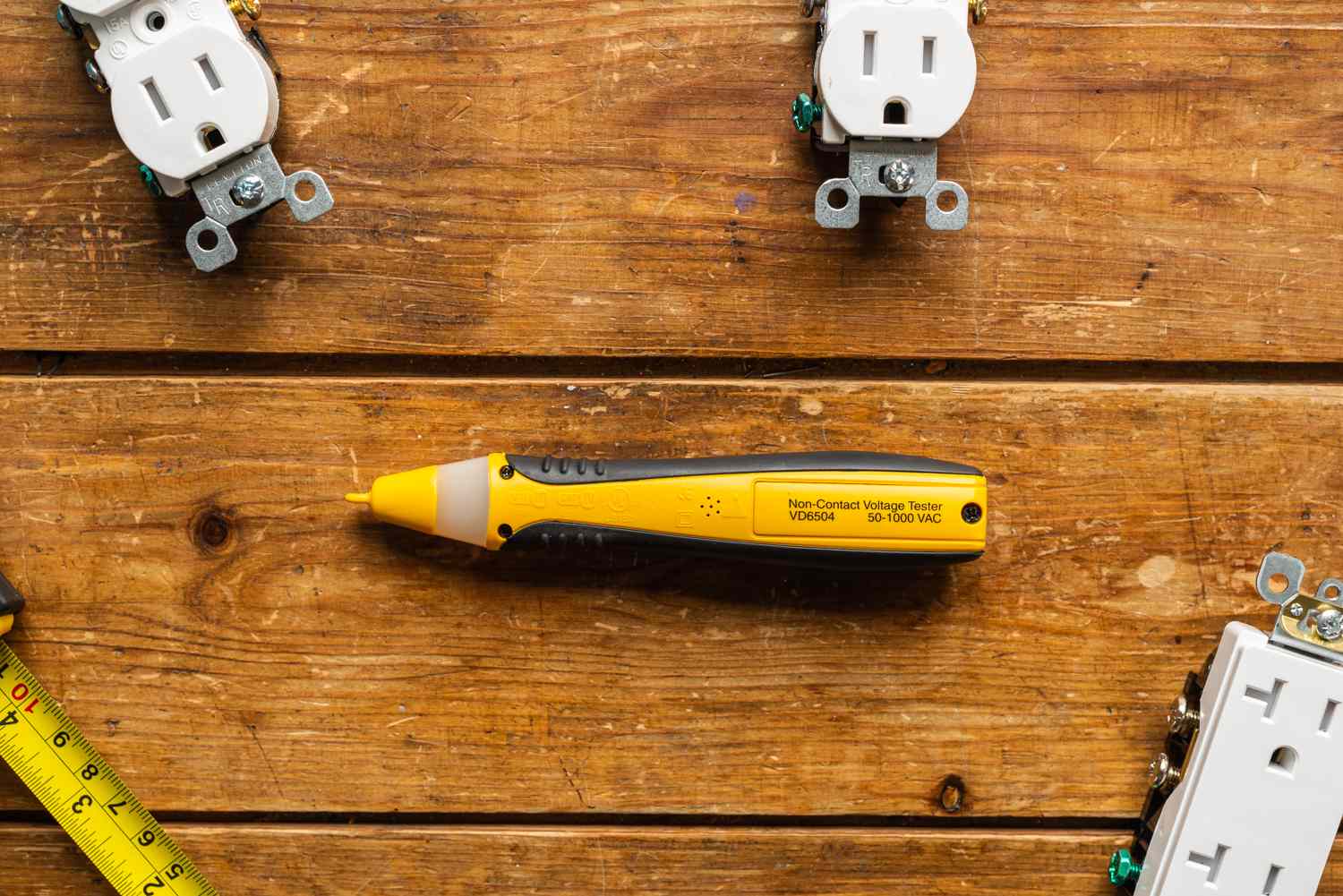

Un testeur de tension, souvent appelé testeur de tension sans contact, peut détecter le courant électrique sans toucher les fils exposés.

1. 1. Insérez des piles dans le testeur de tension. Assurez-vous que les piles sont neuves et qu’elles sont orientées dans le bon sens.

1. 1. Allumez le testeur de tension.

1. 1. Testez le testeur de tension sur une prise fonctionnelle en insérant la pointe dans le côté “actif” de la prise.

1. 1. Retournez à l’appareil ou au fil que vous souhaitez tester.

1. 1. Survolez la pointe du testeur de tension à environ 2,5 cm du fil et le testeur bipera et clignotera si un courant est détecté.

Un testeur de tension est simplement un outil de marche ou d’arrêt. Il ne peut pas tester les variations de puissance. Il vous indiquera seulement si l’alimentation est active ou non.

Un inconvénient de ces testeurs de tension de style stylo est qu’ils ne peuvent pas détecter le courant dans les appareils à basse tension, tels que les lumières de chemin ou les petits appareils ménagers. Pour des tensions plus faibles, vous aurez besoin d’un multimètre.

Comment tester un testeur de tension

Si les piles d’un testeur de tension sont défaillantes, le courant peut sembler mort même s’il est actif. Vous devez toujours tester le testeur de tension sur un circuit connu comme étant sous tension avant de l’utiliser.

Même si les piles sont bonnes, ces appareils sont notoires pour donner des faux positifs et des faux négatifs. Un faux positif est lorsque le testeur bip, mais qu’il n’y a pas de courant. Un faux négatif, plus préoccupant, est lorsque l’appareil ne bip pas même si le courant circule.

1. 1. Trouvez une prise électrique que vous savez absolument être sous tension. En général, il s’agit d’une prise qui alimente déjà de manière vérifiable un gros appareil, une radio, une télévision, un ordinateur ou un petit appareil de cuisine comme un mixeur.

1. 1. Assurez-vous que la prise alimente l’appareil en allumant l’appareil. Vérifiez bien les parties supérieure et inférieure de la prise.

1. 1. Insérez l’extrémité du testeur de tension dans les deux fentes de la prise active. Selon votre modèle, le testeur devrait clignoter, bip ou faire à la fois clignoter et bip si le courant est actif. Si la prise est correctement câblée, le test indiquera une tension uniquement lorsqu’il est inséré dans la fente courte “active” mais pas dans la fente longue neutre ou dans la fente ronde de terre.

Pour une utilisation la plus sûre, insérez l’extrémité du testeur de tension dans les deux fentes de la prise. Une lumière clignotante ou un bip indique si le courant est actif.

En guise de précaution supplémentaire, après avoir ouvert la prise pour y travailler, vous devriez à nouveau tester chaque fil à l’intérieur de la boîte. Un testeur de tension est généralement conçu pour être non conducteur afin que, même s’il entre en contact avec un fil sous tension, l’électricité ne passe pas à travers l’appareil.

Comment utiliser un testeur de tension pour tester les câbles électriques

Un testeur de tension peut également être utilisé pour déterminer si un câble électrique, un cordon d’extension ou un cordon de lumière est alimenté.

Tenez la pointe du testeur de tension contre le côté du câble électrique. Assurez-vous de toucher tout autour du câble. Trois fils principaux (positif, neutre et terre) traversent la plupart des câbles électriques. Le testeur de tension indique un courant actif uniquement lorsqu’il est en contact avec le fil positif, ou actif.

Tester le câblage avec un multimètre ou un appareil UWB

Multimètre

Bien qu’ils soient très précis, les multimètres sont plus complexes et fournissent plus d’informations que la plupart des bricoleurs n’ont besoin pour une utilisation domestique. De plus, les multimètres peuvent être difficiles et déroutants à utiliser pour de nombreux bricoleurs, ce qui peut entraîner des blessures.

Cependant, pour des tensions plus faibles et pour déterminer quelle est cette tension, vous aurez besoin d’un multimètre.

Les multimètres ont été utilisés et adoptés par des millions d’amateurs au fil des ans. La note de précaution est de devenir complètement informé sur le fonctionnement des multimètres avant d’essayer d’en utiliser un.

Appareil UWB

Les appareils radar à bande ultralarge (UWB) ne sont pas utilisés pour la détection normale des courants actifs. Cependant, un appareil UWB est le seul outil disponible sur le marché de consommation qui détectera les câbles électriques sous tension derrière des cloisons sèches, sans avoir besoin de détruire la cloison.

En raison de son coût extrêmement élevé et de sa difficulté d’utilisation, un appareil UWB n’est pas un outil pratique pour les bricoleurs qui souhaitent détecter la présence de tension.
